캐드 화살표 그리기 방법 화살표 크기 길이 수정 방법

 캐드 화살표는 설명이나 치수를 넣을 때 사용 합니다.  캐드 화살표 그리는 방법은 QLEADER 단축키 (LE)를 사용하면 됩니다. 이 방법으로 꺾인 화살표도 만들 수 있습니다. 화살표 수정을 원한다면 특성(ch)을 사용하여 수정이 가능합니다.

캐드 화살표 그리는 방법





 화살표는 객체의 특성에 대한 설명, 치수를 넣을 때 사용합니다. 크개

 캐드 화살표 그리는 방법은 QLEADER 명령어를 사용하여 만들 수 있습니다. 단축키는 LE이며 꺾인 화살표를 만들 수도 있습니다. QLEADER 명령어인 LE 단축키가 연관성이 없게 느껴져 잘 생각나지 않을 때에는 지난번 포스팅 캐드 단축키 변경을 통해 사용하기 편한 단축키로 변경이 가능합니다.

 캐드 단축키 변경 방법 1분 만에 하기

QLEADER  명령어 사용하여 화살표 만들기

 지시선 명령어 QLEADER를 사용하여 화살표를 그린 후 모양(화살표, 점)이나 유형(스플라인, 화살표 없는 선)등 을 선택하고자 하면 특성창(CH)을 사용하여 변경 가능합니다.

1.  명령창에 단축키 LE 입력 후 엔터
   • 명령창에 QLEADER(지시선) 또는 단축키 LE를 입력 후 엔터를 눌러줍니다.
2. 첫 번째 점 지정
   • 화살표의 머리 부분이 나타나는 부분입니다.
3. 두 번째 점 지정
   • 화살표가 꺾이는 부분입니다. 만약 일자로 사용하고 싶다면 이 부분까지만 지정해 주면 됩니다.
4. 마지막 점 지정
   • 화살표 지시선이 끝이 나는 지점을 설정해 줍니다.
5. 문자폭 입력
   • 굳이 지금 할 필요 없이 문자 입력 후 특성을 통해 수정 가능합니다.
6. 문자 입력
   • 문자를 입력 한 뒤 엔터를 눌러 주면 됩니다.
   • 문자를 바로 입력하지 않고 마무리하여 텍스트 명령어 TEXT (T)를 이용하여 나중에 문자를 넣어도 됩니다.

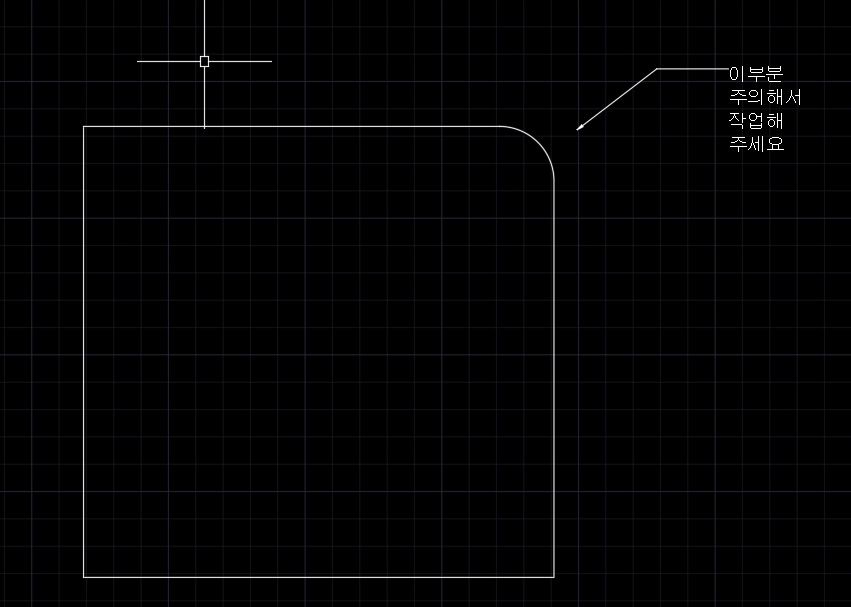

 아래와 같이 화살표를 사용해야 하는 부분에 화살표 지시선과 문자를 넣어줄 수 있습니다.

 화살표 크기, 길이, 문자 수정





 캐드 화살표 그리기 방법을 통해 화살표를 만들어 주었지만, 화살표 크기나 길이, 문자, 색상 등을 수정하고 싶다면 특성창(CH) 또는 QLEADER 설정을 통해 수정을 할 수 있습니다.

 QLEADER 명령어 설정

 QLEADER 명령어 지시설 설정을 통해 지시선 점의 수와 화살촉 모양을 변경할 수 있습니다.

1.  QLEADER 명령어 또는 LE 입력 후 엔터
2. 지시선 및 화살표 항목으로 이동 후 변경

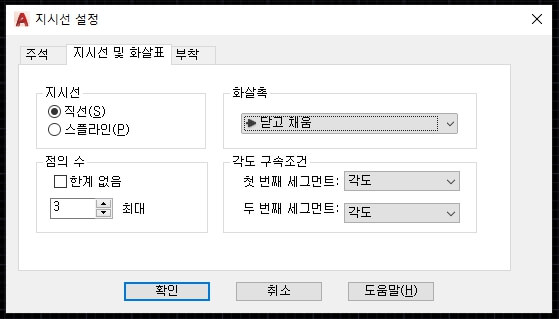

지시선 설정

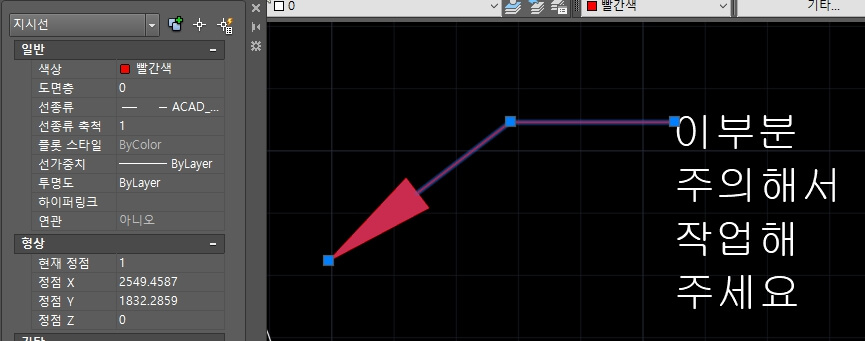

 화살표 색상, 선종류 변경하기

 특성창에서 일반 항목에서 변경 가능합니다.

※ 화살표의 선종류 변경 시 화살표선이 너무 짧으면 변경되지 않습니다.

화살표 색상 선종류 변경하기

화살표 모양, 화살표 크기 변경 하기

 특성창의 선 및 화살표 항목에서 변경 가능합니다.

 화살표 모양을 점으로 바꿀 수 있고, 화살표 머리가 빈 화살표로 변경도 가능합니다. 기호에 맞게 변경하시면 됩니다. 화살표 머리 크기 변경은 지시선의 길이에 따라 변경 가능합니다.

 화살표 머리부터 첫 번째 꺽이는 지점까지의 반 크기만큼 화살표 크기를 조절 할 수 있습니다. 예를 들어 첫번째 꺽이는 점까지의 길이가 10이라면 화살표 크기를 5까지 수정 가능합니다. 첫번째 점까지의 지시선길이 반보다 큰 수를 입력하게 되면 변경이 되지 않습니다.



선 및 화살표

선 및 화살표

 문자 수정하기

 문자를 수정하기 위해서는 문자 객체만 따로 눌러 주신 후 특성창에 진입하시면 됩니다. 특성창뿐만 아니라 문자객체를 더블클릭하여 변경할 수도 있습니다.

 특성창에서는 색상, 문자 높이(크기), 글꼴 등이 변경 가능합니다.

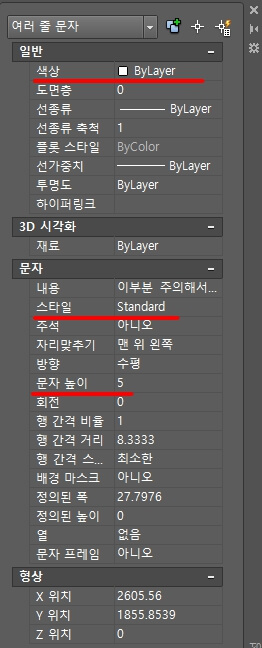

문자 특성 변경

이상으로 캐드 화살표 그리는 방법, 캐드 활사표 수정하는 방법에 대해 알려드렸습니다.
