오토캐드 객체 치수늘리기 / 줄이기 명령어 STRETCH

 오토캐드를 사용하다 보면 선이나 객체의 사이즈를 늘리거나 줄이거나 하는 작업이 필요하게 되는데요. STRETCH 기능을 통해 간단하게 선이나 객체를 늘리거나 줄일 수 있습니다. 치수 늘리기 단축키 S 또는 명령어 Stretch입니다.

오토캐드 객체 치수 늘리기 / 줄이기

 STRETCH 명령어는 득정 객체를 내가 원하는 만큼 늘이거나 줄일 수 있도록 하는 기능입니다. 이미 그려져 있는 도면의 선이나 도형의 객체를 편집하는 명령어입니다.

 캐드 치수늘리는 방법

 먼저 치수를 늘리기 전 도면에서 치수를 늘리거나 줄일 객체를 확인해 주세요.

1.  단축키 S 입력 후 엔터

 명령창에 stretch 단축키 S를 입력하고 엔터를 눌러주세요. 단축키나 명령어가 생각나지 않을 때에는 우측 도구에서 '신축'을 누르시면 됩니다. 빨간색 점선으로 표시해 놨습니다.

캐드 단축키 모음

오토캐드 신축

2. 객체선택

 치수를 늘리거나 줄이려고 하는 객체를 선택하면 됩니다. 저는 사각형의 가로 세로를 다 늘려보도록 하겠습니다. 먼저 가로사이즈를 전체적으로 늘려보겠습니다. 오른쪽에서 왼쪽으로 드래그하셔서 위아래 수평선을 선택해 주시면 됩니다.

4. 크기 입력 후 엔터

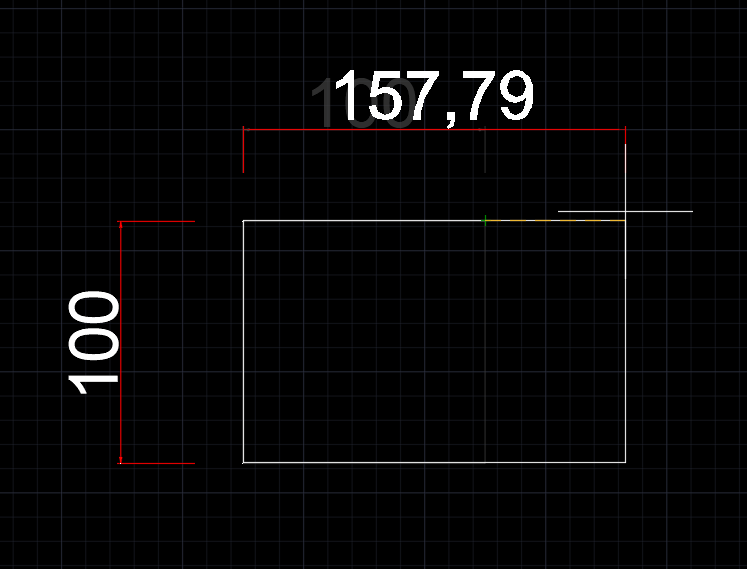

 늘리고 싶은 크기만큼 사이즈를 입력하시면 되는데  STRETCH 명령어를 통해 객체의 크기를 늘리고 싶으시면 선택된 객체보다 오른쪽으로 마우스를 이동해서 치수를 입력 후 엔터를 눌러주시면 됩니다.



 객체의 크기를 줄이고 싶으시면 선택된 객체보다 왼쪽으로 이동해서 줄이고 싶은 치수를 입력 후 엔터 하시면 됩니다. 왼쪽을 기준으로 잡으셨으면 반대로 생각하시면 됩니다.



 치수 입력으로 객체의 치수가 보이게 해 놓고 작업하신다면 마우스를 이동해서 크기를 조절하셔도 되는데 변화할 치수를 입력하시고 엔터를 누르시는 게 정확합니다.

수직 치수늘리기

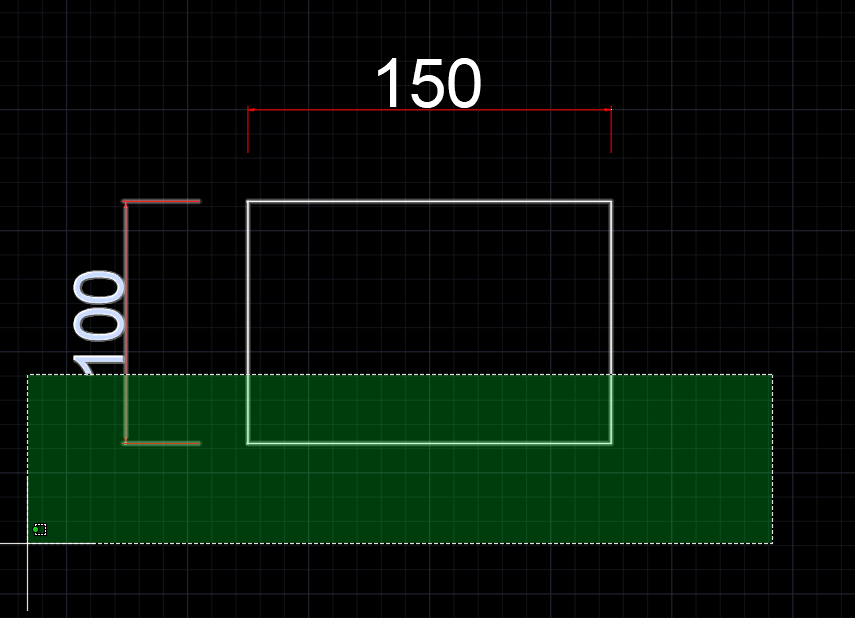

 만약 오토캐드 STRETCH를 통해 수직의 치수를 늘이거나 줄이시려면  수직의 선을 선택하시고 앞과 동일한 방법으로 진행하시면 됩니다.

수평 치수늘리기

 오토캐드 치수 늘리기 Stretch를 통해 선이나 객체의 크기를 변화시킬 때 Stretch 명령어는 한 번에 변화시킬 수 있는 장점이 있습니다. 오토캐드 작업을 함에 있어 소요되는 시간을 줄이는 방법 중 하나이니 캐드 작업을 하실 때 STRETCH 명령어를 사용하여 작업시간을 단축해 보세요.
